Компрессор головка и блок цилиндров КрАЗ-5133 ВЕ

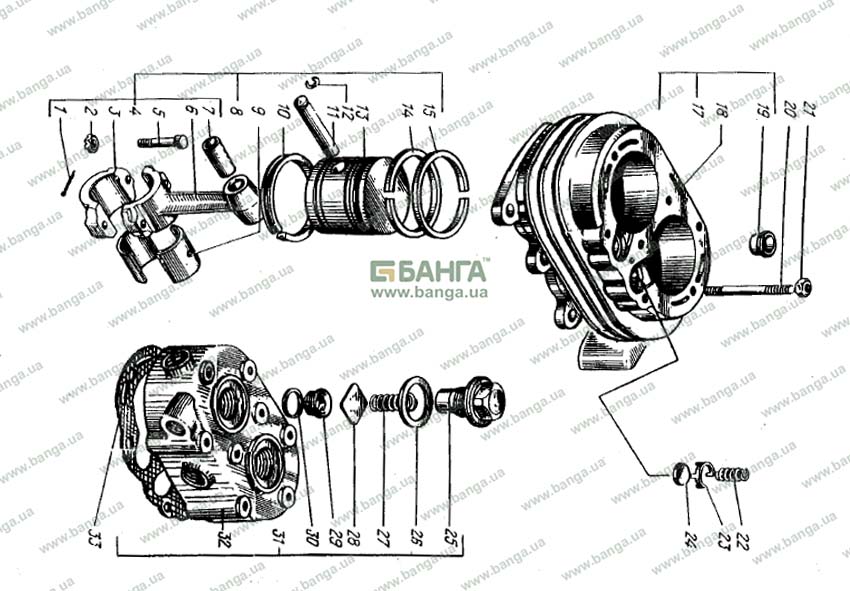

Рисунок 54 - Компрессор головка и блок цилиндров
1 |
2 |
3 |
4 |
5 |
6 |
54 |
Компрессор головка и блок цилиндров |
||||
17 |
161 -3509028 |
I |
Блок цилиндров в сборе |
Cylinder block assembly |
|
18 |
161 -3509030-01 |
I |
Блок цилиндров |
Cylinder block |
|
31 |
130 -3509039-20 |
I |
Головка компрессора в сборе |
Compressor head assembly |
|
32 |
130 -3509040-20 |
I |
Головка компрессора |
Compressor head |
|
33 |
130 -3509043-A |
I |
Прокладка |
Gasket |
|
25 |
120 -3509044 |
2 |
Пробка |
Plug |
|
26 |
120 -3509045 |
2 |
Прокладка |
Gasket |
|
27 |
120 -3509048 |
2 |
Пружина |
Spring |
|
28 |
130 -3509050 |
2 |
Клапан нагнетательный |
Pressure valve |
|
29 |
130 -350905I-A |
2 |
Седло нагнетательного клапана |
Pressure valve seat |
|
30 |
130 -3509055 |
2 |
Прокладка |
Gasket |
|
24 |
130 -3509056 |
2 |
Клапан впускной |
Intake valve |
|
19 |
130 -3509069 |
2 |
Седло впускного клапана |
Intake valve seat |
|
9 |
130 -3509092-A |
2 |
Бкладыш шатуна |
Connecting rod insert |
|
8 |
II. 3509150 |
2 |
Поршень в сборе |
Piston assembly |
|
13 |
II. 3509160 |
I |
Поршень |
Piston |
|
15 |
130 -3509164 |
I |
Кольцо компрессионное |
Compression ring |
|
14 |
II. 3509165 |
I |
Кольцо скребковое |
Scraper ring |
|
10 |
II. 3509166 |
I |
Кольцо маслосъемное |
Oi1-control ring |
|
II |
130 -3509170 |
I |
Палец поршневой |
Piston pin |
|
12 |
130 -3509172 |
I |
Кольцо стопорное |
Lock ring |
|
|
4 |
130 -3509I80-A |
I |
Шатун в сборе |
Connecting rod assembly |
6 |
130 -3509І90-Б |
I |
Шатун |
Connecting rod |
|
7 |
130 -3509194 |
I |
Втулка |
Bushing |
|
3 |
130 -3509І96-Б |
I |
Крышка |
Cover |
|
5 |
120 -3509200-10 |
2 |
Болт |
Bolt |
|
22 |
130 -3509328 |
2 |
Пружина впускного клапана |
Intake valve spring |
|
23 |
130 -3509363 |
2 |
Направляющая впускного клапана |
Intake valve guide |
|
1 |
2580ІЗ-П |
4 |
Шплинт I,8x17 |
Cotter pin I,8x17 |
|
21 |
2505ІІ-П29 |
8 |
Гайка М8х1, |
Nut M8xl |
|
16 |
2625I8-A |
2 |
Пробка К 3/8" |
Plug K3/8" |
|
2 |
303032-ПІ0 |
2 |
Гайка М8 |
Nut M8 |
|
20 |
4І4039-П8 |
8 |
Шпилька |
Stud |
