Главный цилиндр выключения сцепления КрАЗ-5133 ВЕ

Главный цилиндр выключения сцепления КрАЗ-5133 ВЕ

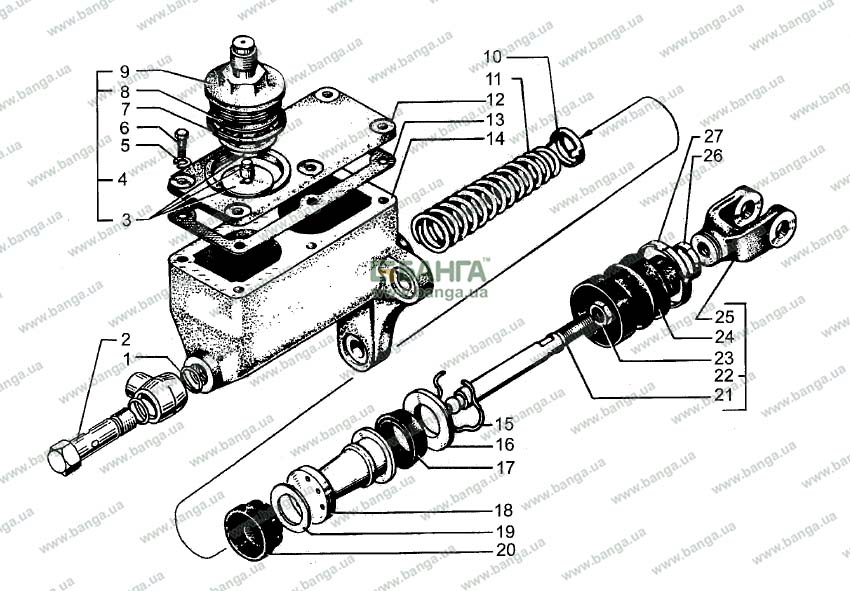

Рисунок 11 - Главный цилиндр выключения сцепления

ГЛАВНЫЙ ЦИЛИНДР ВЫКЛЮЧЕНИЯ СЦЕПЛЕНИЯ CLUTCH RELEASE MASTER CYLINDER

11 24

250-1602404

1

Колпак защитный

Protective cap

27

250-1602406

1

Кольцо стяжное большое

Big clamping ring

26

250-1602408

1

Кольцо стяжное малое

Small clamping ring

13

250-1602414*

1

Прокладка крышки

Cover gasket

260-1602510-10

1

Главный цилиндр выключения сцепления в сборе

Clutch release master cylinder assembly

-

260-1602512-10

1

Картер в сборе

Case assembly

14

250-1602514*

1

Картер

Case

12

250-1602518*

1

Крышка

Cover


22

250-1602520

1

Толкатель поршня в сборе

Piston pusher assembly


25

250-1602522

1

Вилка толкателя

Pusher fork


4

260-1602526*

1

Пробка

Plug


9

260-1602528

1

Пробка

Plug


8

250-1602530

1

Сетка

Gauze


7

250-1602532*

1

Прокладка

Gasket


3

250-1602534

1

Отражатель

Deflector


18

260-1602546*

1

Поршень

Piston


19

260-1602547*

1

Шайба

Washer


20

260-1602550*

1

Манжета

Collar


17

260-1602551*

1

Манжета

Collar


10

250-1602558

1

Держатель пружины

Spring retainer


11

250-1602560*

1

Пружина возвратная

Return spring


21

250-1602568

1

Толкатель поршня

Piston pusher


15

250-1602572*

1

Кольцо стопорное

Lock ring


16

250-1602574*

1

Шайба

Washer


1

6505-3408017

1

Болт приводной

Through bolt


2

256Б-3408187

2

Кольцо уплотнительное 018-022-25-2-2

Sealing ring 018-022-25-2-2


6

201418

6

Мбхіхіб

Bolt M6xlxl6


23

250513

1

Гайка М10х1

Nut Ml 0x1


5

252134

6

Шайба 6,1

Washer 6,1
