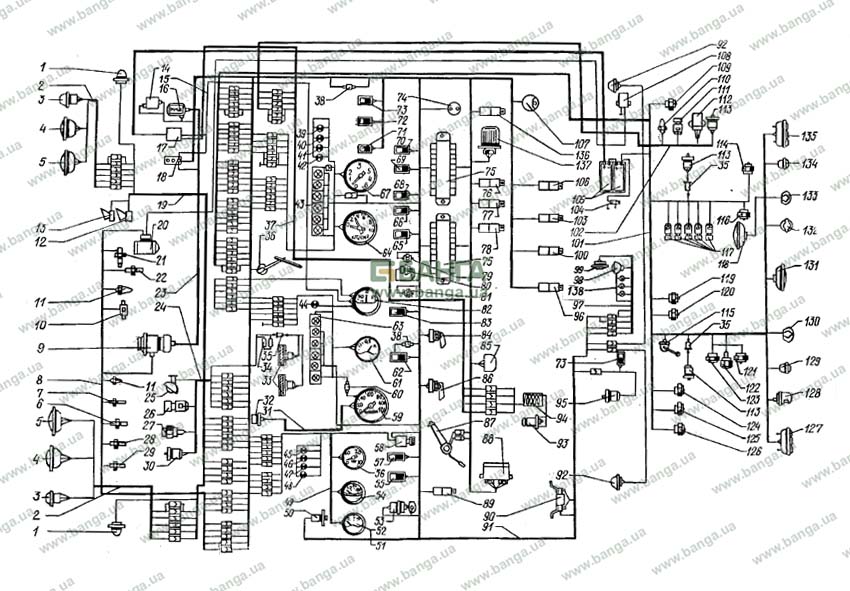

Схема электрооборудования КрАЗ-5133 ВЕ
Рисунок 68 - Схема электрооборудования
68 |
СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ ELECTRICAL EQUIPMENT DIAGRAM |
||||
16 |
2712. 3702010 |
I |
Регулятор напряжения |
Pressure regulator |
|
79 |
II. 3704000 |
I |
Выключатель нагревателя топлива и ЭФУ |
Switch of fuel heater and electric torch ignition device |
|
108 |
ВК318Б-3704000 |
I |
Выключатель "массы" аккумуляторных батарей |
Storage battery master switch |
|
53 |
2101. 3704000-10 |
I |
Выключатель стартера |
Starter switch |
|
20 |
25. 3708000-01 |
I |
Стартер |
Starter |
|
58 |
ВК4І6Б-3709000-0І |
I |
Включатель освещения света щитка приборов |
Dashboard light switch |
|
72 |
ВКл Л-01.08 |
I |
Включатель плафона кабины |
Cab roof light switch |
|
65 |
П150 -3709000.01 |
I |
Переключатель блокировки межколесного дифференциала |
Switch of interwheel differential interlock |
|
66 |
ВК343 -3709000. 01. 35 |
I |
Переключатель привода переднего моста |
Front axle drive switch |
|
70 |
П147 -3709000. 04. II |
I |
Переключатель отопителя |
Heater switch |
|
62 |
П147 -3709000. 04. 03 |
Переключатель противотуманных фар и заднего противотуманного огня |
Switch of fog headlamps and rear fog light |
||
83 |
П147 -3709000. 06.16 |
I |
Переключатель знака автопоезда |
Switch of tractor- trailer train sign |
|
55 |
П147 -3709000. 09. 09 |
I |
Переключатель стеклоочистителя |
Windshield wiper switch |
|
57 |
П150 -3709000.14.10 |
Переключатель стекло- омывателя |
Windshield washer switch |
||
84 |
BKx.IBC-01,41 |
I |
Переключатель включения отбора мощности |
Power take off engagement switch |
|
86 |
П602 -3709210-УХЛ |
I |
Переключатель электромагнитного клапана отключения привода мостов |
Axle drive disengagement electromagnet valve switch |
|
50 |
245. 3710 -01 |
I |
Выключатель аварийной сигнализации |
Alarm signalling switch |
|
5 |
342. 37II0I0 |
Фара головная |
Main headlamp |
||
98 |
171. 37П0Ю-ХЛ |
I |
Фара поворотная |
Spot headlamp |
|
92 |
26. 3712 |
2 |
Фонарь габаритный передний |
Front marker light |
|
|
99 |
ПК201-3714010-Д2 |
I |
Плафон освещения кабины |
Cab roof light |
25 |
ПД308Б-3715300-У |
I |
Фонарь подкапотной подсветки |
Underhood illumination light |
|
123 |
ВАК-010 |
4 |
Датчик включения переднего моста, сигнализализации включения демультипликатора, блокировки мелколесного дифференциала, отбора мощности |
Pickup of front axle angagement, gearbox low range signalling switch on, interwheel differential interlock, power take off |
|
131 |
2462. -37I60I0 |
I |
Фонарь задний противотуманный |
Rear fog light |
|
129 |
ФП135 -3716010-Б |
2 |
Фонарь заднего хода |
Reverse light |
|
127 |
ФП133АБ-37160Ю |
2 |
Фонарь задний |
Rear light |
|
128 |
ФП134 -3716010-Б |
I |
Фонарь освещения номевного ЗНДКЙ |
Number sign light |
|
136 |
I |
V «ЭЛСИХА Реле стартера |
Starter relay |
||
89 |
735.3747*10 |
I |
Сигнализатор шумовой |
Hummer |
|
118 |
ФП103Г-3716000 |
I |
Фонарь |
Light |
|
12 |
С306Д -3721000-01 |
I |
Сигнал звуковой |
Horn |
|
13 |
С307Д-3721000-01 |
I |
Сигнал звуковой |
Horn |
|
60 |
ПР118Б-3722000-01 |
I |
Предохранитель плавкий 2А |
Fuse 2A |
|
17 |
III. 3722000 |
I |
Блок предохранителей центральный |
Center fuse block |
|
75 |
ПР112 -3722000 |
2 |
Блок предохранителей |
Fuse block |
|
18 |
15. 3723000 |
3 |
Панель соединительная |
Connecting panel |
|
130 |
ПС325 -3723100 |
2 |
Розетка прицепа |
Trailer socket |
|
132 |
ПС326 -3723100 |
I |
Розетка прицепа дополнительная |
Trailer additional socket |
|
104 |
ПС315-3723100-А |
I |
Розетка внешнего пуска |
Outer start socket |
|
74 |
ПС400 -3723000 |
I |
Розетка переносной лампы Portable lamp socket |
||
91 |
5I33BE-37240I0 |
I |
Жгут проводов основной |
Main bunched conductors |
|
19 |
5I33BE-37240I2 |
I |
Жгут проводов освещения |
Lighting bunched conductors |
|
101 |
5I33BE-3724030 |
I |
Жгут проводов по лонжерону |
Side member bunched conductors |
|
49 |
6437 -3724055-01 |
I |
Жгут проводов приборного щитка левого |
L. H. dashboard bunched conductors |
|
6437 -3724056-01 |
I |
Жгут проводов приборного щитка среднего |
Mid dashboard bunched comductors |
||
6437 -3724057 |
I |
Жгут проводов приборного щитка правого |
R. H. dashboard bunched conductors |
||
- |
6437 -3724068-01 |
I |
Жгут проводов силовой |
Power bunched conductors |
|
24 |
6443 -3724089-01 |
I |
Жгут проводов переднего щита |
Front dachboard bunched conductors |
|
2 |
6437 -3724120-01 |
2 |
Жгут проводов фар |
Headlamp bunched coductors |
|
I |
УПІ0І -3726000-Б |
2 |
Повторитель бокового указателя поворота |
Side turn indicator follower |
|
138 |
УПІ0І -3726000-B |
3 |
Фонарь освещения знака автопоезда |
Tractor-trailer illumination light |
|
87 |
ПІ45 -3726000 |
I |
Переключатель комбинированный |
Combined switch |
|
88 |
РС95ІА-37260І0-УХЛ |
I |
Реле указателей поворотов |
Turn indicator relay |
|
33 |
МЭ250 -3730000 |
2 |
Электродвигатели отопителей |
Heater motors |
|
11 |
III. 3740 |
2 |
Свеча штифтовая |
Pin spark plug |
|
10 |
II. 3741000 |
I |
Клапан электромагнитный ЭФУ |
So1eno i d-operated valve of electric torch ignition device |
|
90 |
12. 3741 |
I |
Сопротивление тепловое |
Thermal resistor |
|
4 |
ФГ152А-37430Ю |
2 |
Фара противотуманная |
Fog headlamp Valve electromagnet of antitheft device, interwheel differential interlock, of front axle engagement and of low gear engagement |
|
26 |
II. 3745000-21 |
I |
Электромагнит клапана противоугонного устройства, блокировки межколесного дифференциала, включения переднего моста, включения низшей передачи |
||
137 |
2622. 3747000 |
I |
Устройство блокировки стартера |
Starter locking device |
|
38 |
3403, 3747000 |
2 |
Диод разделительный |
Isolation diode |
|
77 |
II. 3747010 |
9 |
Реле звукового сигнала, сигнала торможения, светового сигнала заднего хода, вспомогательной тормозной системы, блокировки генератора, ЭФУ, габаритных огней |
Relays of horn, stop signal, reverse light signal, auxiliary brake system, generator locking, electric torch ignition device, marker lights |
|
9 |
1702. 3771 |
I |
Генератор |
Generator |
|
59 |
121. 3802010 |
I |
Спидометр |
Speedometer |
|
85 |
PC493 -3803010-УХЛ |
I |
Реле-прерыватель |
Re 1ay-i nterrupter |
|
40 |
2212. 3803-15 |
I |
Лампа контрольная включения отбора мощности |
Control lamp of power take off engagement |
|
42 |
2212. 3803-13 |
I |
Лампа контрольная включения блокировки межколесного дифференциала |
Control lamp of interwheel differential interlockengagement |
|
41 |
2212. 3803-14 |
I |
Лампа контрольная включения переднего моста |
Front axle engagement control lamp |
|
63 |
2312. 3803-16 |
I |
Блок контрольных ламп |
Control lamp block |
|
44 |
2212. 3803-23 |
I |
Лампа контрольная аварийного давления масла |
Control lamp of oil emergency pressure |
|
44 |
2212. 3803-17 |
I |
Лампа контрольная включения ЭФУ |
Control lamp of electric torch ignition device cut-in |
|
45 |
2212. 3803-20 |
I |
Лампа контрольная засоренности воздушного фильтра |
Control lamp of air filter clogging |
|
47 |
2212. 3803-22 |
I |
Лампа контрольная аварийной температуры воды |
Control lamp of water emergency temperature |
|
48 |
2212. 3803-23 |
I |
лампа контрольная аварийного давления масла |
Control lamp of oil emergency pressure |
|
46 |
2212. 3803-24 |
I |
лампа контрольная засоренности масляного фильтра |
Control lamp of oil filter clogging |
|
39 |
2212. 3803-35 |
I |
Лампа контрольная включения демультипликатора |
Control lamp of gearbox low range engagement |
|
43 |
2312. 3803-15 |
I |
Блок контрольных ламп |
Block control lamp |
|
61 |
34. 3806010 |
I |
Указатель уровня топлива |
Fuel-level indicator |
|
54 |
36.3807010 |
I |
Указатель температуры воды |
Water temperature indicator |
|
22 |
TMI00B-3808000-0 |
I |
Датчик указателя температуры воды |
Water temperature indicator pickup |
|
7 |
TMIII -3808000 |
I |
Датчик аварийной температуры воды |
Water emergency temperature pickup |
|
52 |
33.38I00I0 |
I |
Указатель давления масла |
Oil pressure indicator |
|
124 |
ММ124Д-3810600 |
4 |
Датчик включения стояночной тормозной системы, падения давления воздуха 1-го контура, падения давдавления воздуха 11- го контура, падения давления воздуха запасного контура |
Pickup parking brake system application, 1st circuit air pressure drop, 2nd circuit air pressure drop, stand-by circuit air pressure drop Pickup of auxiliary brake system and stop signal |
|
27 |
ММ125Д-38Ю600 |
2 |
Датчик вспомогательной тормозной системы и сигнала торможения |
||
28 |
АДЮМ.407529.001 |
I |
Датчик аварийного давления масла |
Oil emergency pressure pickup |
|
82 |
АПІІІБ-38ІІ0І0 |
I |
Амперметр |
Ammeter |
|
56 |
2531, 38І30І0 |
I |
Тахометр |
Tachometer |
|
115 |
АДОЙ.407511.009 |
I |
Датчик указателя уровня топлива |
Fuel level indicator pickup |
|
29 |
ММ370 -38290І0-УХЛ |
I |
Датчик указателя давления масла |
Oil pressure indicator pickup |
|
64 |
І90І- 3830010-0 |
I |
Манометр двухстрелочный |
Two-pointer |
|
6 |
ІЗ. 3839600 |
I |
Датчик засоренности воздушного фильтра |
Air filter clogging pickup |
|
32 |
2001. 3843010 |
I |
Датчик электроспидометра |
Electric speedometer pickup |
|
36 |
34. 5205010 |
I |
Электростеклоочиститель |
Windshield electric wiper |
|
30 |
ІІІ2. 5208000-02 |
I |
Электростеклоомыватель |
Windshield electric washer |
|
14 |
1502 -7904010 |
I |
Фильтр конденсаторный |
Condensation filter |
|
23 |
5ІЗЗВЕ-79050І0 |
I |
Жгут проводов генератора |
Generator bunched conductors |
|
31 |
6437 -7905012-02 |
I |
Жгут проводов электроспидометра |
Electric speedomee- ter bunched conductors |
|
34 |
СЭ300 -8І02І00 |
3 |
Сопротивление добавочное |
Series resistor |
|
133 |
47К |
I |
Розетка переносной лампы |
Portable lamp socket |
|
105 |
6СТ-І90А |
2 |
Батарея аккумуляторная |
Storage battery |
|
35 |
КБП-Ф |
2 |
Конденсатор проходной |
Through capacitor |
|
51 |
А24-2 |
8 |
Лампа |
Lamp Heater switch |
|
69 |
П300 |
I |
Переключатель отопителя |
