Компрессор УРАЛ-4320-10, УРАЛ-4320-31

Компрессор 29 подает сжатый воздух через регулятор давления 4 к блоку защитных клапанов. Блок состоит из тройного 5 и одинарного 7 защитных клапанов, которые распределяют и заполняют воздушные баллоны 3, 9 и 27 независимых контуров:

— привода тормозных механизмов передних колес;

— привода тормозных механизмов средних и задних колес;

— комбинированного привода тормозных механизмов колес прицепа.

Первый основной контур состоит из воздушного баллона 3, верхней секции

тормозного крана 28, пневматического усилителя 24 и колесных цилиндров 23, а второй основной контур — из воздушного баллона 27, нижней секции тормозного крана 28, регулятора тормозных сил 20, пневматического усилителя 24, колесных цилиндров 23.

Третий контур состоит из воздушного баллона 9, клапанов управления тормозами прицепа: 19 — с однопроводным приводом и 15 — с двухпроводным приводом, соединительной головки 18 типа «А» для подключения прицепов с однопроводным приводом, автоматических соединительных головок 16, 17 для подключения прицепов с двухпроводным приводом тормозов.

Из воздушных баллонов 3, 27 через тройной защитный клапан 5 производится отбор воздуха для приведения в действие датчика электрического сигнала и других потребителей.

При необходимости контроля давления воздуха в каждом контуре установлены клапаны контрольного вывода 25, к которым можно подсоединить переносной манометр.

При движении автомобиля с прицепом, имеющим однопроводный привод тормозов, соединение автомобиля с прицепом осуществляется соединительной головкой 18, двухпроводный — соединительными головками 16, 17.

При нажатии на педаль тормоза срабатывают первый и второй контуры тормозного привода автомобиля, а также третий контур привода тормозов прицепа.

При выходе из строя одного из контуров другие остаются работоспособными.

Для затормаживания автомобиля с прицепом на стоянке рычаг стояночного тормоза установите в верхнее фиксированное положение: при этом кран управления 10 выпускает сжатый воздух из вывода II (см.рис. 75) клапана 15 (см.рис. 67) и приводит в действие тормозные механизмы прицепа.

На автомобиле имеется система сигнализации и контроля состояния тормозов (см.раздел «Механизмы управления и приборы»). В воздушных баллонах установлены датчики минимального давления воздуха. В пневмоусилителях установлены датчики сигнализаторов неисправности рабочей тормозной системы (утечка тормозной жидкости или большие зазоры между колодками и барабаном).

Аппараты пневматического привода тормозов служат для создания на автомобиле запаса сжатого воздуха и для приведения в действие тормозов автомобиля и прицепа.

Компрессор (рис. 68) поршневого типа, непрямоточный, двухцилиндровый, одноступенчатого сжатия.

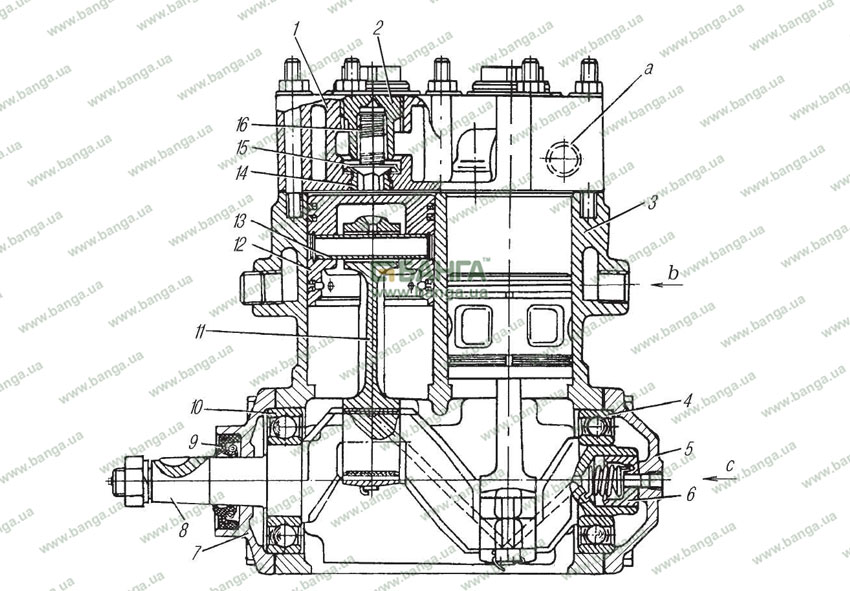

Рис. 68. Компрессор:

I — головка блока; 2-пробка нагнетательного клапана; 3-блок-картер; 4,10-подшипники; 5,7 — крышки картера; 6 — уплотнитель; 8 — вал коленчатый; 9 — манжета коленчатого вала;

II — шатун; 12 — поршень; 13 — палец поршневой; 14 — седло нагнетательного клапана; 15 — клапан нагнетательный; 16 —пружина клапана; а —отвод охлаждающей жидкости; b — подвод охлаждающей жидкости; с — подвод масла

Воздух из воздушного фильтра двигателя поступает в цилиндры компрессора через пластинчатые впускные клапаны. Сжатый поршнями воздух вытесняется в пневматическую систему через расположенные в головке блока цилиндров пластинчатые нагнетательные клапаны.

Блок и головка охлаждаются жидкостью, подводимой из системы охлаждения двигателя. Система охлаждения компрессора заполняется только при работающем двигателе.

Масло к трущимся поверхностям компрессора поступает по трубке из масляной магистрали двигателя к задней крышке картера компрессора и через уплотнитель по каналам коленчатого вала к шатунным подшипникам.

Техническое обслуживание компрессора. Клапаны, не обеспечивающие герметичность, притрите к седлам, изношенные или поврежденные — замените. Новые клапаны притрите к седлам до получения непрерывного кольцевого контакта при проверке на краску.

Гайки шпилек крепления головки блока затяните попарно, начиная со средней диаметрально расположенной пары. Затягивайте гайки в два приема: окончательный момент затяжки должен быть 12-16 Н.м (1,2-1,6 кгс.м).

Признаки неисправности компрессора: появление шума и стука, повышенный нагрев, повышенное содержание масла в конденсате, что обычно является следствием износа поршневых колец и уплотнения заднего конца коленчатого вала, шатунных подшипников. Проверку и регулировку натяжения ремня привода компрессора проводите по инструкции по эксплуатации на двигатели ЯМЗ-236М2, ЯМЗ-238М2.

Регулятор давления предназначен для регулирования давления сжатого воздуха, поступающего от компрессора. Сжатый воздух от компрессора через вывод IV (рис. 69) регулятора, фильтр 2, канал 12 подается в кольцевой канал 9. Через обратный клапан 10 сжатый воздух поступает к выводу II и далее в воздушные баллоны автомобиля. Одновременно по каналу 8 сжатый воздух проходит в полость А под поршень 7, который нагружен уравновешивающей пружиной 5. При этом выпускной клапан 4 открыт, а впускной клапан 11 закрыт.

Под действием пружины закрыт разгрузочный клапан 1. При таком состоянии регулятора пневмосистема автомобиля наполняется сжатым воздухом от компрессора. При давлении в полости А, равном 800 кПа (8,0 кгс/см2), поршень 7, преодолев усилие пружины 5, поднимается вверх, клапан 4 закрывается, впускной клапан 11 открывается, и сжатый воздух из полости А поступает в полость В.

Под действием сжатого воздуха разгрузочный поршень 13 перемещается вниз, клапан 1 открывается, и сжатый воздух из компрессора через вывод III выходит в атмосферу вместе со скопившимся в полости конденсатом, при этом обратный клапан 10 закрывается.

Когда давление в выводе II и полости А понизится до 637 кПа (6,5 кгс/см2), поршень 7 под действием пружины 5 перемещается вниз, клапан 11 закрывается, выпускной клапан 4 сообщает полость В с атмосферой через вывод I. При этом разгрузочный поршень 13 под действием пружины закрывается, и компрессор вновь нагнетает сжатый воздух в пневмосистему.

Рис. 69. Регулятор давления:

1 — клапан разгрузочный; 2 —фильтр; 3 —пробка канала отбора воздуха; 4 —клапан выпускной; 5 — пружина уравновешивающая; 6 —болт; 7 —поршень уравновешивающий; 8,12 —каналы; 9 —канал кольцевой; 10 —клапан обратный; 11—клапан впускной; 13 —поршень разгрузочный; 14 —седло разгрузочного клапана; А — полость под уравновешивающим поршнем; В —полость над разгрузочным поршнем; 1,111 — атмосферные выводы; II —вывод в пневматическую систему; IV —подвод от компрессора

Разгрузочный клапан 1 служит также предохранительным клапаном. Если регулятор не срабатывает при давлении 800 кПа (8,0 кгс/см2), то при повышении давления до 1000-1300 кПа (10-13 кгс/см2) клапан 1 открывается, и производится сброс давления.

Регулировка регулятора производится болтом 6, при завертывании которого давление включения повышается; а при отвертывании понижается. Давление срабатывания предохранительного клапана регулируется изменением количества прокладок, установленных под пружиной клапана 1. Правильность работы регулятора давления определяется периодическим наблюдением за величиной давления воздуха в процессе работы двигателя по двухстрелочному манометру на панели приборов и частотой срабатывания регулятора.
