Установка бокового защитного устройства КрАЗ-7133 С4

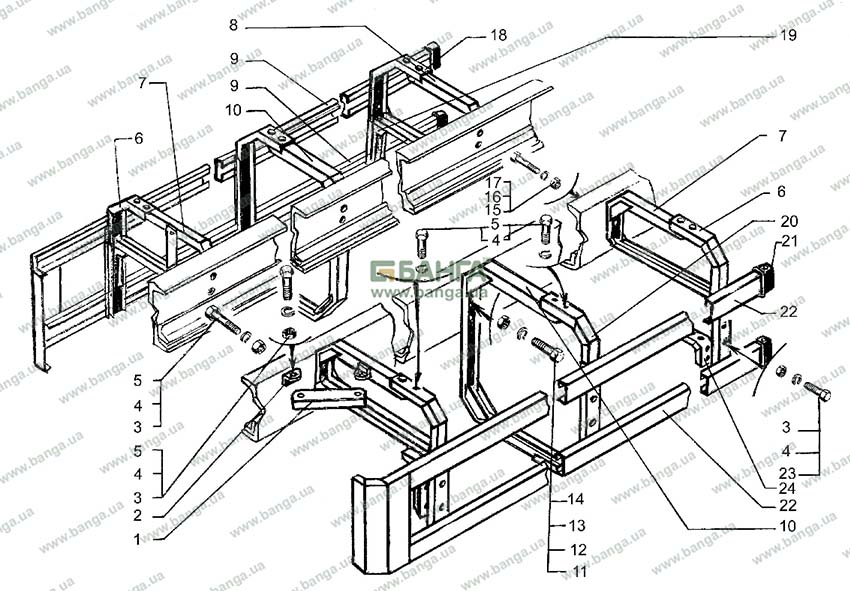

Рисунок 32 - Установка бокового защитного устройства
1 |
2 |
3 |
4 |
5 |
6 |
7 |
32 |
22 |
7133С4-2809010-000 |
1 |
1 |
Балка левая |
L.H. beam |
9 |
7133С4-2809020-000 |
1 |
1 |
Балка правая |
R.H. beam |
|
10 |
65055-2809025 |
2 |
2 |
Кронштейн передний левый |
Bracket front L.H. |
|
20 |
65055-2809030 |
2 |
2 |
Кронштейн левый наружный |
Bracket outer L.H. |
|
7 |
65032-2809034 |
3 |
3 |
Кронштейн правый |
R.H. bracket |
|
8 |
65055-2809034 |
1 |
1 |
Кронштейн правый |
R.H. bracket |
|
6 |
65055-2809037 |
4 |
4 |
Кронштейн верхний |
Bracket, overhead |
|
19 |
65055-2809038 |
1 |
1 |
Кронштейн опорный |
Supporting bracket |
|
24 |
65032-2809038 |
3 |
3 |
Кронштейн опорный |
Supporting bracket |
|
1 |
65055-2809041 |
2 |
2 |
Стяжка |
Stay |
|
2 |
65055-2809043 |
4 |
4 |
Кронштейны стяжки |
Stay brackets |
|
- |
250-5312049 |
8 |
8 |
Скрепка Ø7 |
Fastener Ø7 |
|
21 |
65055-8409026 |
4 |
4 |
Заглушка |
Stopper |
