Камера тормозная передняя КрАЗ-7133 С4, КрАЗ-7133 Н4

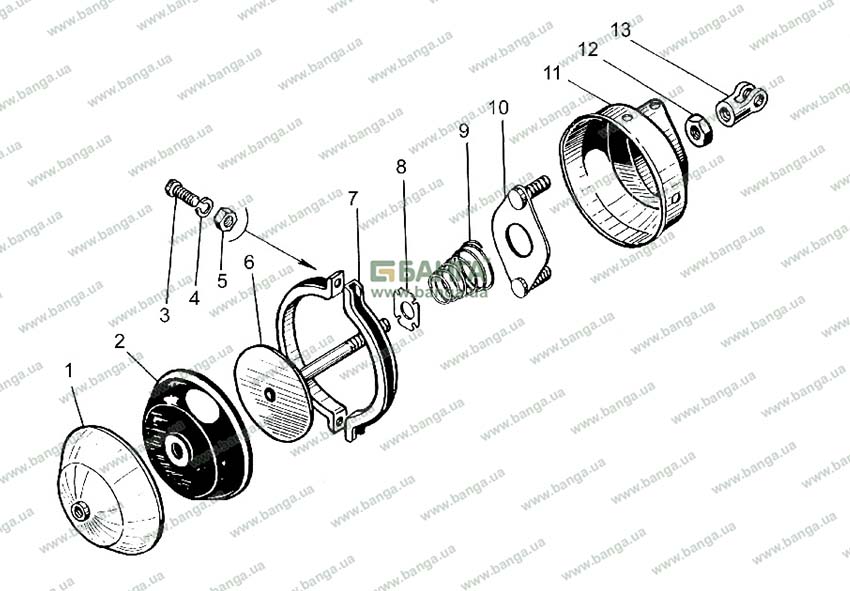

Рисунок 62 - Камера тормозная передняя
1 |
2 |
2 |
4 |
5 |
6 |
7 |
62 |
- |
КГ072-3519210-01 |
2 |
2 |
Камера тормозная передняя в сборе |
Front brake chamber assembly |
11 |
КГ072-3519224 |
1 |
1 |
Корпус |
Body |
|
10 |
КГ072-3519225 |
1 |
1 |
Фланец |
Flange |
|
6 |
КГ072-3519230-10 |
1 |
1 |
Шток |
Rod |
|
13 |
КГ072-3519238 |
1 |
1 |
Вилка |
Fork |
|
1 |
КГ072-3519240 |
1 |
1 |
Крышка |
Cover |
|
7 |
КГ072-3519246 |
2 |
2 |
Хомут |
Clip |
|
2 |
100-3519250 |
1 |
1 |
Мембрана |
Membrane |
|
9 |
КГ072-3519254 |
1 |
1 |
Пружина |
Spring |
|
8 |
КГ072-3519458 |
1 |
1 |
Тарелка пружины |
Spring plate |
|
3 |
2 |
2 |
Болт М8-6gх45 |
Bolt М8-6gх45 |
||
5 |
2 |
2 |
Гайка М8-6H |
Nut М8-6H |
||
12 |
1 |
1 |
Гайка М14х1,5-6H |
Nut М14х1,5-6H |
||
4 |
2 |
2 |
Шайба 8 |
Washer 8 |
