Коробка отбора мощности КрАЗ-7133 С4, КрАЗ-7133 Н4

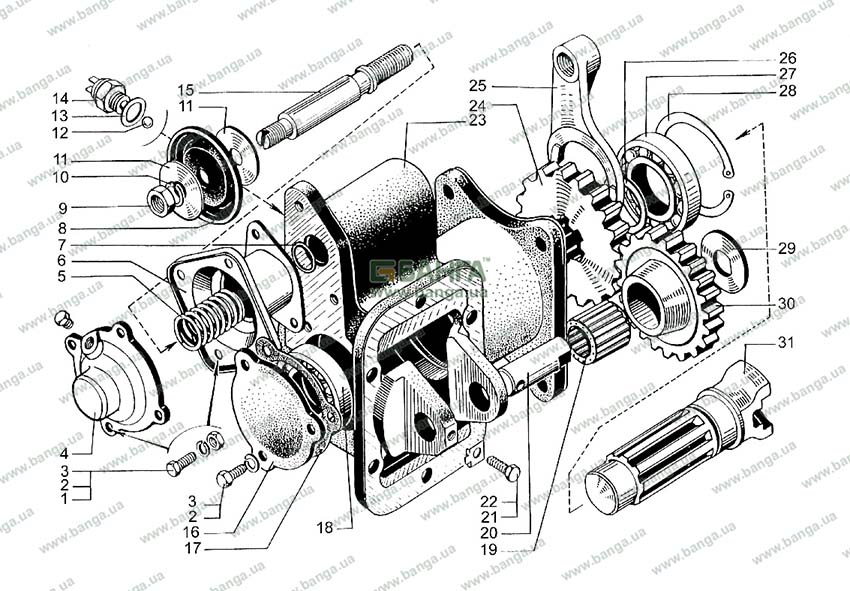

Рисунок 72 - Коробка отбора мощности
1 |
2 |
3 |
4 |
5 |
6 |
7 |
72 |
12 |
201-1115043 |
1 |
- |
Шарик |
Ball |
6 |
250-1804173 |
1 |
- |
Корпус пневмокамеры |
Pneumatic chamber body |
|
8 |
250-1811162 |
1 |
- |
Диафрагма |
Diaphragm |
|
4 |
250Б-2509175 |
1 |
- |
Крышка |
Cover |
|
5 |
255Л-2732034 |
1 |
- |
Пружина |
Spring |
|
7 |
256Б-3405187 |
1 |
- |
Кольцо 018-022-25-2-2 |
Ring |
|
13 |
210-3502131-Б |
6* |
- |
Шайба |
Washer |
|
14 |
ВАК-010 |
1 |
- |
Выключатель сигнализации |
Signaling circuit switch |
|
- |
6505-4202010 |
1 |
- |
Коробка отбора мощности в сборе |
P.T.O. box assembly |
|
23 |
6505-4202015 |
1 |
- |
Картер |
Case |
|
30 |
6505-4202020 |
1 |
- |
Шестерня |
Gear |
|
20 |
6505-4202030 |
1 |
- |
Ось |
Axle |
|
21 |
6505-4202032 |
1 |
- |
Замок |
Lock |
|
24 |
6505-4202064 |
1 |
- |
Шестерня |
Gear |
|
31 |
6505-4202070 |
1 |
- |
Вал |
Shaft |
|
16 |
6505-4202084 |
1 |
- |
Крышка |
Cover |
|
17 |
6505-4202086 |
1 |
- |
Прокладка |
Gasket |
|
29 |
6505-4202092 |
1 |
- |
Прокладка |
Gasket |
|
25 |
6505-4202126 |
1 |
- |
Вилка |
Fork |
|
15 |
6505-4202206 |
1 |
- |
Шток |
Rod |
|
26 |
6505-4202219 |
1 |
- |
Кольцо 2В35 |
Ring 2В35 |
|
28 |
6505-4202220 |
1 |
- |
Кольцо В72 |
Ring В72 |
|
11 |
250-8606131 |
2 |
- |
Шайба |
Washer |
|
|
27 |
207 |
1 |
- |
Подшипник |
Bearing |
18 |
206К |
1 |
- |
Подшипник |
Bearing |
|
19 |
864904 |
1 |
- |
Подшипник |
Bearing |
|
22 |
201456 |
6 |
- |
Болт М8-6gх20 |
Bolt М8-6gх20 |
|
3 |
201460 |
4 |
- |
Болт М8-6gх30 |
Bolt М8-6gх30 |
|
1 |
250510 |
4 |
- |
Гайка М8-6Н |
Nut М8-6Н |
|
9 |
250615 |
1 |
- |
Гайка М12х1,25-6Н |
Nut М12х1,25-6Н |
|
2 |
252135 |
9 |
- |
Шайба 8 |
Washer 8 |
|
10 |
252137 |
1 |
- |
Шайба 12 |
Washer 12 |
