Опрокидывающий механизм КрАЗ-7133 С4, КрАЗ-7133 Н4

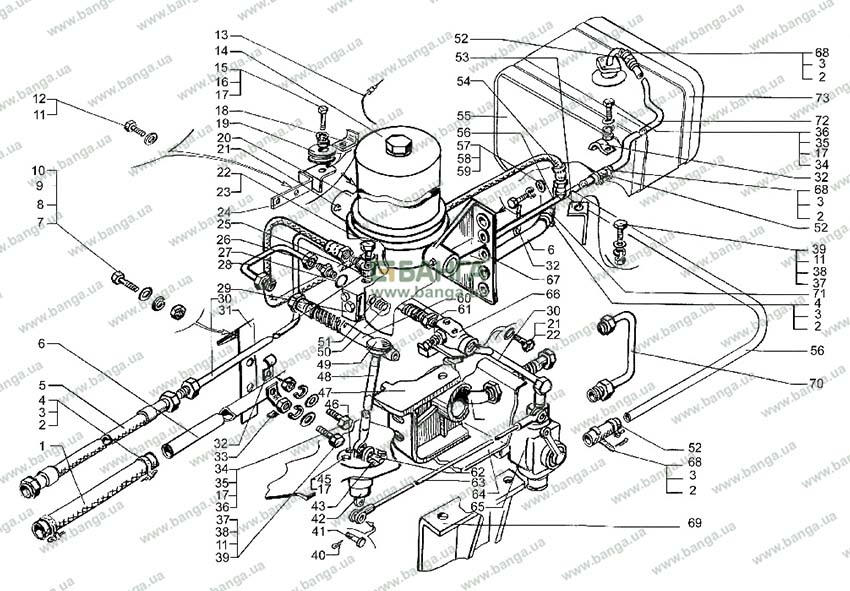

Рисунок 85 - Опрокидывающий механизм
1 |
2 |
3 |
4 |
5 |
6 |
7 |
85 |
4 |
250-1303027 |
4 |
- |
Лента стяжная |
Tension band |
15 |
375-1310290 |
1 |
- |
Ось ролика |
Roller axle |
|
18 |
2565-1310385-01 |
1 |
- |
Ограничитель троса |
Rope limiter |
|
19 |
256Б-1310391 |
1 |
- |
Ролик |
Roller |
|
49 |
256Б1-1702159 |
1 |
- |
Головка рычага |
Lever end |
|
23 |
53А-2201122-01 |
4 |
- |
Кольцо уплотнительное |
Seal ring |
|
27,51 |
256б-3570138 |
3 |
- |
Кольцо 020-025-30-1-2 |
Ring 020-025-30-1-2 |
|
42 |
6510-5130094-10 |
1 |
- |
Уплотнитель пола |
Seal |
|
68 |
212А-8101090 |
8 |
- |
Лента стяжная |
Tension band |
|
3 |
218А-8101092 |
12 |
- |
Пряжка хомута |
Clip clasp |
|
69 |
7133С4-8602110-000 |
2 |
- |
Угольник |
Angle piece |
|
47 |
7133С4-8602115-000 |
2 |
- |
Кронштейн |
Bracket |
|
20 |
7133С4-8602117-000 |
1 |
- |
Кронштейн правый |
R.H. bracket |
|
67 |
7133С4-8602118-000 |
1 |
- |
Кронштейн левый |
L.H. bracket |
|
64 |
7133С4-8602120-000 |
1 |
- |
Опора |
Support |
|
29 |
КРА16-8603100 |
1 |
- |
Клапан автоматический |
Automatic valve |
|
50 |
7133С4-8603107-000 |
1 |
- |
Втулка |
Bushing |
|
14 |
7133С4-8603510-000 |
1 |
- |
Гидроцилиндр |
Hydraulic cylinder |
|
8 |
65055-8606015 |
1 |
- |
Рычаг |
Lever |
|
63 |
7133С4-8606042-100 |
1 |
- |
Тяга |
Rod |
|
62 |
6510-8606048-10 |
1 |
- |
Ось |
Axle |
|
46 |
6510-8606066-10 |
1 |
- |
Кронштейн |
Bracket |
|
43 |
6510-8606097-10 |
2 |
- |
Стопор оси |
Axle stop |
|
24 |
7133С4-8606184-000 |
1 |
- |
Кронштейн |
Bracket |
|
65 |
7133С4-8607008-100 |
1 |
- |
Гидрораспределитель с кронштейном |
Hydraulic distributor with bracket |
|
|
26 |
65034-8607034 |
1 |
- |
Штуцер |
|
61 |
65055-8607048 |
1 |
- |
Штуцер |
|
|
22 |
65055-8607087 |
2 |
- |
Болт |
Bolt |
|
55 |
7133С4-8608008-100 |
1 |
- |
Бак |
Tank |
|
- |
7133С4-8608090-100 |
1 |
- |
Кронштейн бака правый |
R.H. bracket |
|
- |
7133С4-8608091-100 |
1 |
- |
Кронштейн бака левый |
L.H. bracket |
|
73 |
7133С4-8608100-100 |
2 |
- |
Хомут крепления бака |
Tank mounting band |
|
1 |
7133С4-8609034-100 |
1 |
- |
Рукав |
Sleeve |
|
6 |
7133С4-8609040-010 |
1 |
- |
Труба |
Pipe |
|
31 |
7133С4-8609047-010 |
1 |
- |
Кронштейн |
Bracket |
|
33 |
6505-8609048 |
2 |
- |
Скоба |
Clamp |
|
30 |
7133С4-8609055-100 |
1 |
- |
Трубка высокого давления |
High pressure pipe |
|
71 |
65055-8609060 |
1 |
- |
Рукав |
Sleeve |
|
32 |
6505-8609064 |
2 |
- |
Скоба |
Clamp |
|
28 |
7133С4-8609070-100 |
1 |
- |
Трубка высокого давления |
High pressure pipe |
|
53 |
7133С4-8609076-010 |
1 |
- |
Кронштейн |
Bracket |
|
5 |
65055-8609090 |
1 |
- |
Рукав высокого давления |
High pressure sleeve |
|
60 |
7133С4-8609090-000 |
1 |
- |
Рукав высокого давления |
High pressure sleeve |
|
52 |
65055-8609116 |
4 |
- |
Рукав |
Sleeve |
|
25 |
7133С4-8609131-000 |
1 |
- |
Наконечник со штуцером |
End with union |
|
72 |
7133С4-8609162-100 |
1 |
- |
Трубка |
Pipe |
|
66 |
4502-8614010 |
1 |
- |
Клапан ограничительный |
Limiting valve |
|
- |
7133С4-8614020-100 |
1 |
- |
Кронштейн |
Bracket |
|
37 |
200272 |
2 |
- |
Болт М8-6gх65 |
Воlt М8-6gх65 |
|
12 |
200327 |
4 |
- |
Болт М10-6gх90 |
Воlt М10-6gх90 |
|
45 |
201456 |
4 |
- |
Болт М8-6gх20 |
Воlt М8-6gх20 |
|
36 |
201458 |
6 |
- |
Болт М8-6gх25 |
Воlt М8-6gх25 |
|
39 |
201497 |
3 |
- |
Болт М10-6gх25 |
Воlt М10-6gх25 |
|
|
- |
201499 |
3 |
- |
Болт М10-6gх30 |
Воlt М10-6gх30 |
10 |
201540 |
1 |
- |
Болт М12-6gх30 |
Воlt М12-6gх30 |
|
- |
201546 |
4 |
- |
Болт М12-6gх35 |
Воlt М12-6gх35 |
|
59 |
202141 |
10 |
- |
Болт М16-6gх35 |
Воlt М16-6gх35 |
|
- |
202145 |
32 |
- |
Болт М16-6gх45 |
Воlt М16-6gх45 |
|
34 |
250510 |
10 |
- |
Гайка М8-6Н |
Nut М8-6Н |
|
37 |
250512 |
6 |
- |
Гайка М10-6Н |
Nut М10-6Н |
|
7 |
250514 |
5 |
- |
Гайка М12-6Н |
Nut М12-6Н |
|
- |
250561 |
32 |
- |
Гайка М16-6Н |
Nut М16-6Н |
|
15 |
250610 |
2 |
- |
Гайка М8-6Н |
Nut М8-6Н |
|
35 |
252005 |
9 |
- |
Шайба 9 |
Wаshег 9 |
|
58 |
252017 |
32 |
- |
Шайба 16 |
Wаshег 16 |
|
11 |
252039 |
5 |
- |
Шайба 10 |
Wаshег 10 |
|
9 |
252045 |
1 |
- |
Шайба 12 |
Wаshег 12 |
|
57 |
252047 |
10 |
- |
Шайба 10 |
Wаshег 10 |
|
17 |
252135 |
13 |
- |
Шайба 8Т |
Wаshег 8Т |
|
38 |
252136 |
6 |
- |
Шайба 10 ОТ |
Wаshег 10 ОТ |
|
8 |
252137 |
5 |
- |
Шайба 12 ОТ |
Wаshег 12 ОТ |
|
- |
252138 |
42 |
- |
Шайба 16 ОТ |
Wаshег 16 ОТ |
|
- |
258025 |
2 |
- |
Шплинт 2,5х20 |
Cotter pin 2,5х20 |
|
40 |
258039 |
2 |
- |
Шплинт 3,2х20 |
Cotter pin 3,2х20 |
|
2 |
258080 |
12 |
- |
Шплинт 6,3х25 |
Cotter pin 6,3х25 |
|
- |
260046 |
2 |
- |
Палец 8х60 |
Pin 8х60 |
|
41 |
260058 |
2 |
- |
Палец 10х30 |
Pin 10х30 |
|
21 |
264020 |
4 |
- |
Масленка 1.3 Ц6 Хр. |
Lubricator |
