Привод управления подачей топлива и остановом двигателя КрАЗ-65032
| Рис. | Позиция | Номер детали | Количество | Наименование | |||
| КрАЗ-6443 | КрАЗ-644301 | КрАЗ-65032 | КрАЗ-650321 | ||||

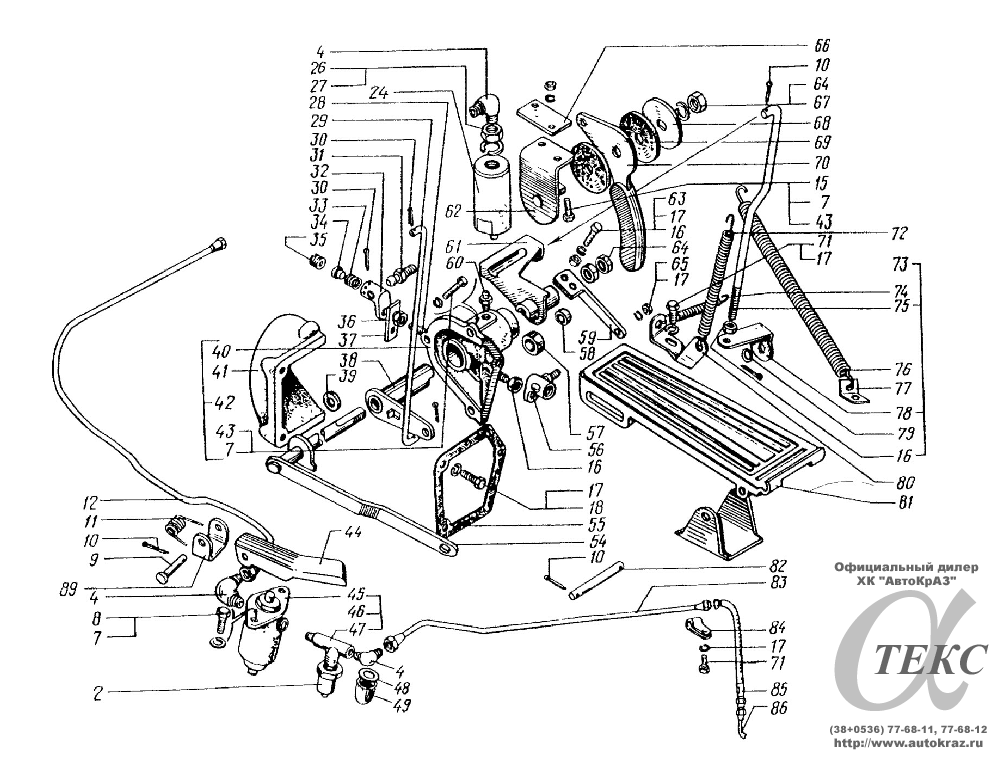

| 8 | Привод управления подачей топлива и остановом двигателя противоугонным устройством | ||||||
| - | 6505-1108011-01 | 1 | 1 | 1 | 1 | Рычаг управления подачей топлива с кронштейном в сборе | |
| 42 | 250-1108012* | 1 | 1 | 1 | 1 | Кронштейн педали управления подачей топлива в сборе | |
| 81 | 6505-1108014 | 1 | 1 | 1 | 1 | Педаль управления подачей топлива | |
| 54 | 6505-1108015* | 1 | 1 | 1 | 1 | Рычаг педали | |
| 82 | 6505-1108020 | 1 | 1 | 1 | 1 | Ось педали | |
| 80 | 260-1108023 | 1 | 1 | 1 | 1 | Кронштейн пружины | |
| 40 | 250-1108025 | 1 | 1 | 1 | 1 | Корпус кронштейна | |
| 41 | 250-1108026 | 1 | 1 | 1 | 1 | Крышка корпуса | |
| 59 | 6505-1108033-01* | 1 | 1 | 1 | 1 | Рычаг управления подачей топлива | |
| 72 | 260Т-1108036 | 1 | 1 | 1 | 1 | Пружина | |
| 76 | 250-1108036-10 | 1 | 1 | 1 | 1 | Пружина возвратная | |
| 77 | 250-1108037 | 1 | 1 | 1 | 1 | Кронштейн пружины | |
| 58 | 6505-1108041* | 1 | 1 | 1 | 1 | Втулка рычага | |
| - | 260-1108050-11 | 1 | 1 | 1 | 1 | Тяга управления подачей топлива в сборе | |
| 28 | 250-1108051-10** | 1 | 1 | 1 | 1 | Тяга | |
| 56 | 250-1108056-10** | 1 | 1 | 1 | 1 | Наконечник тяги правый | |
| 32 | 250-1108057** | 1 | 1 | 1 | 1 | Наконечник тяги левый | |
| 33 | 250-1108058** | 2 | 2 | 2 | 2 | Пружина наконечника | |
| 34 | 250-1108059** | 2 | 2 | 2 | 2 | Сухарь наконечника | |
| 35 | 250-1108060** | 2 | 2 | 2 | 2 | Пробка наконечника | |
| 31 | 260-1108061** | 2 | 2 | 2 | 2 | Палец шаровой | |
| 3 | 6437-1108062 | 1 | 1 | 1 | 1 | Переходник специальный | |
| 57 | 250-1108081* | 1 | 1 | 1 | 1 | Втулка распорная | |
| 70 | 250-1108124 | 1 | 1 | 1 | 1 | Рукоятка ручного управления подачей топлива | |
| 29 | 250-1108128 | 1 | 1 | 1 | 1 | Тяга ручного управления подачей топлива | |
| 74 | 260Т-1108131 | 1 | 1 | 1 | 1 | Пружина возвратная | |
| 37 | 250-1108132-01** | 1 | 1 | 1 | 1 | Кронштейн пружины | |
| 55 | 250-1108134 | 1 | 1 | 1 | 1 | Прокладка корпуса | |
| 38 | 250-110827001* | 1 | 1 | 1 | 1 | Рычаг ручного управления подачей топлива | |
| 69 | 206-1108279 | 2 | 2 | 2 | 2 | Шайба фрикционная асбестовая | |
| 68 | 256Т-1108284 | 1 | 1 | 1 | 1 | Шайба фасонная | |
| 62 | 250-1108288 | 1 | 1 | 1 | 1 | Кронштейн рукоятки | |
| 66 | 250-1108295-01 | 1 | 1 | 1 | 1 | Усилитель крон штейна | |
| 61 | 6505-1108300* | 1 | 1 | 1 | 1 | Рычаг останова двигателя | |
| 73 | 260-1108306-01 | 1 | 1 | 1 | 1 | Тяга рычага останова двигателя в сборе | |
| 75 | 260-1108308 | 1 | 1 | 1 | 1 | Тяга | |
| 78 | 260-1108310-01 | 1 | 1 | 1 | 1 | Кронштейн тяги | |
| 14 | 6437-1115015 | 1 | 1 | 1 | 1 | Кронштейн клапана | |
| 25 | 6437-1115144 | 1 | 1 | 1 | 1 | Трубопровод силового цилиндра | |
| 12 | 6437-1115154 | 1 | 1 | 1 | 1 | Трубопровод от пневмоклапана к двухмагистральному клапану | |
| 53 | 6437-1115164 | 1 | 1 | 1 | 1 | Трубопровод от электромагнитного клапана к двухмагистральному клапану | |
| 1 | 6437-1115174 | 1 | 1 | 1 | 1 | Трубопровод подводящий | |
| 23 | 256Б1-3506017 | 3 | 3 | 3 | 3 | Шайба | |
| 21 | 256Б1-3513120 | 3 | 3 | 3 | 3 | Ниппель переходной | |
| 19 | 100-3562010 | 1 | 1 | 1 | 1 | Клапан двухмагистральный | |
| 46 | 260-3570089 | 1 | 1 | - | - | Пневмоклапан с тройником в сборе | |
| 45 | 256Б1-3570090 | 1 | 1 | 1 | 1 | Пневмоклапан | |
| 44 | 250-3570120 | 1 | 1 | 1 | 1 | Педаль вспомогательной тормозной системы | |
| 11 | 256Б-3570124 | 1 | 1 | 1 | 1 | Пружина педали | |
| 24 | 250-3570126-01 | 1 | 1 | 1 | 1 | Цилиндр силовой | |
| 48 | 256Б-3570136 | 1 | 1 | - | - | Кольцо | |
| 22 | 256Б-3570138 | 3 | 3 | 3 | 3 | Кольцо | |
| 52 | 256Б1-3570188 | 1 | 1 | 1 | 1 | Шланг соединительный | |
| 85 | 6505-3570188-01 | 1 | 1 | 1 | 1 | Шланг | |
| 86 | 6505-3570300 | 1 | 1 | 1 | 1 | Трубопровод | |
| 83 | 6505-3570306 | 1 | 1 | 1 | 1 | Трубопровод вспомогательной тормозной системы | |
| 6 | 260-3570324 | 1 | 1 | 1 | 1 | Трубопровод подводящий | |
| 50 | 5320-3721500 | 1 | 1 | 1 | 1 | Клапан с электромагнитом | |
| 49 | 256Б1-3724168 | 1 | 1 | - | - | Колпачок защитный | |
| 2 | ММ125Д-3810600 | 1 | 1 | - | - | Включатель электромагнита | |
| 8 | 201418-П29 | 4 | 4 | 4 | 4 | БолтМ6х16 | |
| 43 | 201420-П29 | 5 | 5 | 5 | 5 | Болт Шх20 | |
| 71 | 201454-П29 | 2 | 2 | 2 | 2 | БолтМ8х16 | |
| 18 | 201456-П29 | 5 | 5 | 5 | 5 | Болт М8х20 | |
| 63 | 201466-П29* | 2 | 2 | 2 | 2 | Болт М8х45 | |
| 88 | 201678-П29 | 2 | 9 | 2 | 2 | Болт M10x30 | |
| 15 | 250508-П29 | 4 | 4 | 4 | 4 | Гайка М6 | |
| 16 | 250510-П29 | 6 | 6 | 6 | 6 | Гайка М8 | |
| 8 | 65 | 2505П-П29** | 2 | 2 | 2 | 2 | Гайка М8 |
| 64 | 250615-П29 | 3 | 3 | 3 | 3 | Гайка M12xl,25 | |
| 26 | 250636-П29 | 1 | 1 | 1 | 1 | Гайка M16x1, 5 | |
| 79 | 252006-П29 | 5 | 5 | 5 | 5 | Шайба 10 | |
| 39 | 252018-П29* | 1 | 1 | 1 | 1 | Шайба 19 | |
| 7 | 252134-П2 | 6 | 6 | 6 | 6 | Шайба 6 | |
| 17 | 252135-П2 | 10 | 10 | 10 | 10 | Шайба 8 | |
| 87 | 252136-П2 | 2 | 2 | 2 | 2 | Шайба 10 | |
| 67 | 252137-П2 | 1 | 1 | 1 | 1 | Шайба 12 | |
| 27 | 252139-П2 | 1 | 1 | 1 | 1 | Шайба 16 | |
| 30 | 258025-П29 | 4 | 4 | 4 | 4 | Шплинт 2,2x20 | |
| 10 | 258039-П29 | 5 | 5 | 5 | 5 | Шплинт 2,7x20 | |
| 9 | 260061-П29 | 1 | 1 | 1 | 1 | Палец 10x38 | |
| 60 | 264020-П8* | 1 | 1 | 1 | 1 | Масленка к 1/8" | |
| 51 | 298430-П10 | 1 | 1 | 1 | 1 | Сапун К 1/8" | |
| 4 | 347214-П29 | 4 | 4 | 4 | 4 | Угольник К 1/8"хМ10х1 | |
| 5 | 347243-П29 | 1 | 1 | 1 | 1 | Угольник К 1/8"хШ 6x1,5 | |
| 47 | 347388-П29 | 1 | 1 | - | - | Тройник | |
| 20 | 347464-П29 | 3 | 3 | 3 | 3 | Штуцер К 1/4"хМ 10x1 | |
| 13 | 347930-П29 | 1 | 1 | 1 | 1 | Стяжка 8x107 | |
| 36 | 349708-П29** | 1 | 1 | 1 | 1 | Гайка М8 | |
| 84 | 347978-П29 | 1 | 1 | 1 | 1 | Кляммер | |
| *Входит в сборочный узел 6505-1108011-01
**Входит в сборочный узел 260-1108050-11 |
|||||||
