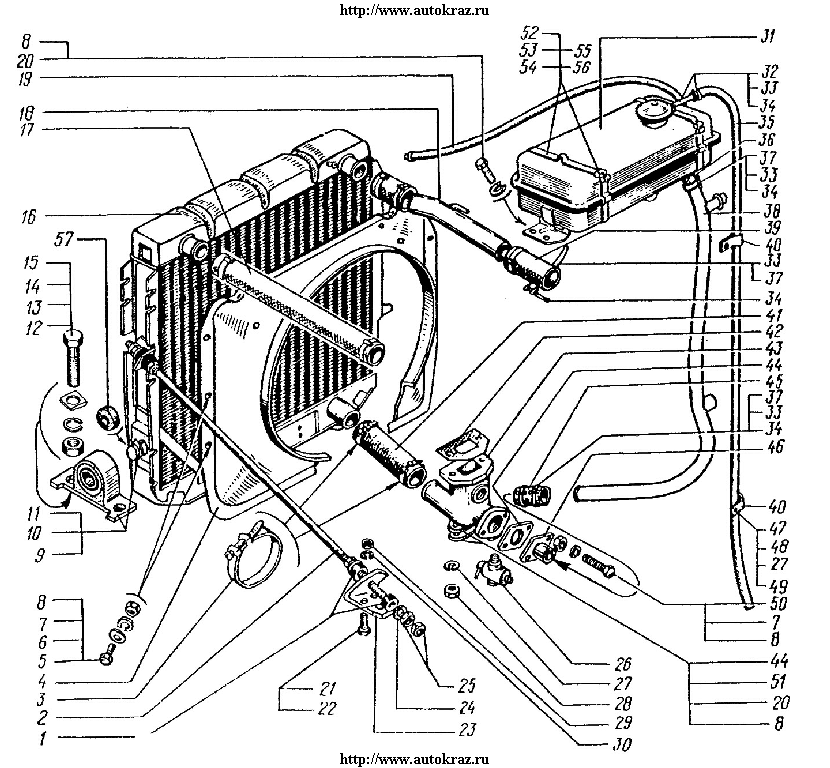

Радиатор с кожухом и расширительным бачком КрАЗ-6443
Рис. | Позиция | Номер детали | Количество | Наименование | |||
КрАЗ-6443 | КрАЗ-644301 | КрАЗ-65032 | КрАЗ-650321 | ||||
11 | Радиатор с кожухом и расширительным бачком | ||||||
46 | 256-1015027 | 1 | 1 | 1 | 1 | Труба подводящая | |
44 | 256-1015030-A | 4 | 4 | 4 | 4 | Прокладка | |
36 | 256Б1-1015527 | 1 | 1 | 1 | 1 | Шланг | |
45 | 256-1015528 | 1 | 1 | 1 | 1 | Шланг | |
16 | 6437-1301010 | 1 | 1 | 1 | 1 | Радиатор | |
23 | 256-1302003-10 | 2 | 2 | 2 | 2 | Кронштейн крепления радиатора | |
9 | 6437-1302033 | 1 | 1 | 1 | 1 | Втулка | |
2 | 260-1302035-01 | 2 | 2 | 2 | 2 | Тяга крепления радиатора | |
10 | 6437-1302039-10 | 2 | 2 | 2 | 2 | Амортизатор радиатора | |
1 | 256-1302139 | 8 | 8 | 8 | 8 | Подушка | |
11 | 6437-1302145 | 1 | 1 | 1 | 1 | Кольцо А 20 | |
41 | 214Б-1303010 | 1 | 1 | 1 | 1 | Шланг соединительный | |
43 | 250-1303016-20 | 1 | 1 | 1 | 1 | Патрубок распределительный | |
42 | 255-1303017 | 2 | 2 | 2 | 2 | Прокладка | |
51 | 256-1303018 | 1 | 1 | 1 | 1 | Заглушка | |
17 | 6437-1303024 | 1 | 1 | 1 | 1 | Шланг соединительный | |
39 | 6437-1303025 | 2 | 2 | 2 | 2 | Шланг соединительный | |
37 | 250-1303027 | 10 | 10 | 10 | 10 | Лента стяжная | |
3 | 214Б-1303028-A | 2 | 9 | 2 | 2 | Хомут | |
54 | 214Б-1303032-Б | 2 | 2 | 2 | 2 | Сухарь хомута | |
55 | 214Б-1303033-Б | 2 | 2 | 2 | 2 | Сухарь хомута упорный | |
18 | 6437-1303038 | 1 | 1 | 1 | 1 | Патрубок радиатора правый | |
4 | 6437-1309010-01 | 1 | 1 | 1 | 1 | Кожух вентилятора | |
31 | 6510-1311010 | 1 | 1 | 1 | 1 | Бачок расширительный | |
35 | 255Б-1311060 | 1 | - | 1 | - | Шланг пароотводящий | |
35 | 255БС-1311060 | - | 1 | - | 1 | Шланг пароотводящий | |
19 | 255Б-1311062-10 | 1 | - | 1 | - | Шланг перепускной | |
19 | 255БС-1311062-10 | - | 1 | - | 1 | Шланг перепускной | |
38 | 6437-1311067-02 | 1 | 1 | 1 | 1 | Груба | |
52 | 6510-1311074 | 1 | 1 | 1 | 1 | Кронштейн расширительного бачка правый | |
53 | 6510-1311075 | 1 | 1 | 1 | 1 | Кронштейн расширительного бачка левый | |
57 | 210-1803087 | 2 | 2 | - | - | Сальник | |
33 | 212А-8101092 | 13 | 13 | 7 | 7 | Пряжка хомута | |
20 | 201454-П29 | 6 | 6 | 7 | 1 | Болт М8х16 | |
5 | 201456-П29 | 6 | 6 | 6 | 6 | Болт М8х20 | |
50 | 201460-П29 | 2 | 2 | 2 | 2 | Болт М8х30 | |
47 | 201499-П29 | 1 | 1 | 1 | 1 | Болт M10x30 | |
22 | 201546-П29 | 3 | 3 | 3 | 3 | Болт M12x45 | |
21 | 201549-П29 | 1 | 1 | 1 | 1 | Болт M12x5 5 | |
12 | 1201591-П29 | 4 | 4 | 4 | 4 | Болт M14x45 | |
7 | 250510-П29 | 8 | 8 | 8 | 8 | Гайка М8 | |
48 | 250512-П29 | 1 | 1 | 1 | 1 | Гайка M10 | |
28 | 250513-П29 | 2 | 2 | 2 | 2 | Гайка M10x1 | |
29 | 250514-П29 | 4 | 4 | 4 | 4 | Гайка M12 | |
15 | 250558-П29 | 4 | 4 | 4 | 4 | Гайка М14 | |
25 | 250615-П29 | 16 | 16 | 16 | 16 | Гайка M12x1. ,25 | |
6 | 252005-П29 | 6 | 6 | 6 | 6 | Шайба 8 | |
49 | 252006-П29 | 1 | 1 | 1 | 1 | Шайба 10 | |
24 | 252045-П29 | 8 | 8 | 8 | 8 | Шайба 12 | |
8 | 252135-П2 | 14 | 14 | 14 | 14 | Шайба 8 | |
27 | 252136-П2 | 3 | 3 | 3 | 3 | Шайба 10 | |
30 | 252137-П2 | 3 | 3 | 3 | 3 | Шайба 12 | |
14 | 252138-П2 | 4 | 4 | 4 | 4 | Шайба 14 | |
34 | 258080-П29 | 13 | 13 | 7 | 7 | Шплинт 6,3x25 | |
32 | 297582-П29 | 3 | 3 | 3 | 3 | Лента стяжная хомута | |
13 | 345422-П29 | 4 | 4 | 4 | 4 | Шайба 15 | |
40 | 347985-П29 | 2 | 2 | 2 | 2 | Кляммер 18.5 | |
56 | 349005-П29 | 2 | 1 | 2 | 2 | Винт | |
26 | ПС7-00.000* | 1 | 1 | 1 | 1 | Кран пробковый сливной | |
*Взамен может устанавливаться кран ПС7. |
