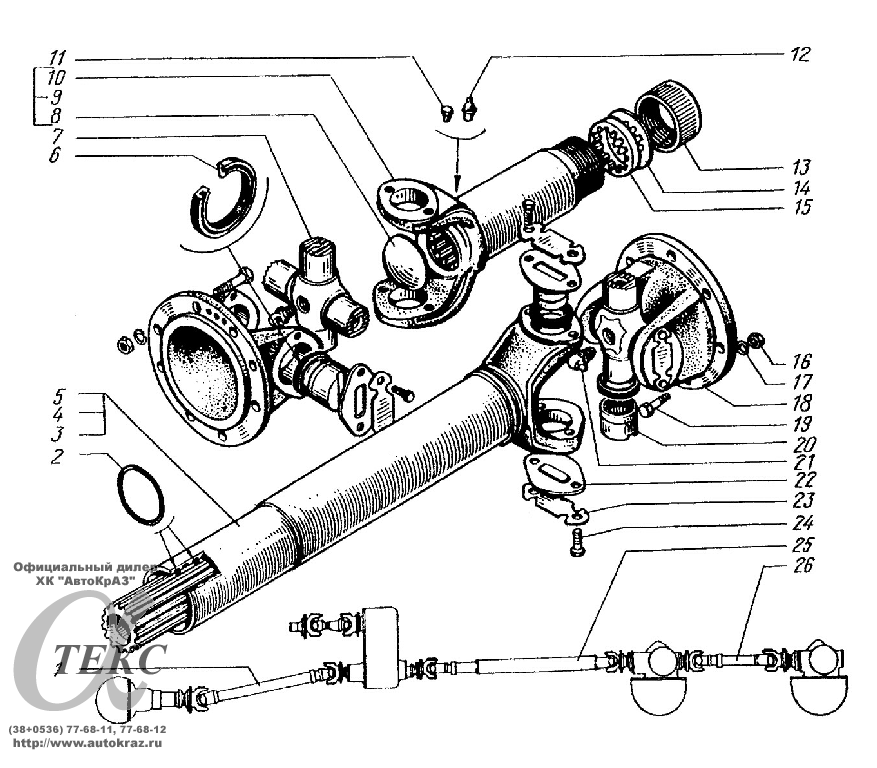

Валы карданные привода переднего, среднего и заднего мостов КрАЗ-65032
Рис. | Позиция | Номер детали | Количество | Наименование | |||
КрАЗ-6443 | КрАЗ-644301 | КрАЗ-65032 | КрАЗ-650321 | ||||
24 | Валы карданные привода переднего, среднего и заднего мостов | ||||||
26 | 260-2201010-10 | 1 | 1 | 1 | 1 | Вал карданный заднего моста в сборе | |
5 | 260-2201013-10 | 1 | 1 | 1 | 1 | Вал карданный заднего моста с защитным кожухом | |
7 | 255Б-2201030 | 2 | 2 | 2 | 2 | Крестовина | |
6 | 255Б-2201036 | 8 | 8 | 8 | 8 | Уплотнение торцевое | |
22 | 210-2201040-A | 8 | 8 | 8 | 8 | Крышка | |
23 | 2JOT-2201041 | 8 | 8 | 8 | 8 | Пластина стопорная | |
9 | 260-2201047 | 1 | 1 | 1 | 1 | Вилка скользящая с заглушкой | |
10 | 260-2201048 | 1 | 1 | 1 | 1 | Вилка скользящая | |
18 | 260-2201049 | 2 | 2 | 2 | 2 | Фланец-вилка | |
8 | 255Б-2201060 | 1 | 1 | 1 | 1 | Заглушка | |
13 | 200T-2201087 | 1 | 1 | 1 | 1 | Обойма сальника | |
14 | 255Б-2201089 | 1 | 1 | 1 | 1 | Кольцо сальника | |
15 | 255Б-2201090 | 1 | 1 | 1 | 1 | Сальник скользящей вилки | |
1 | 260-2203010-10 | 1 | 1 | 1 | 1 | Вал карданный переднего моста в сборе | |
4 | 260-2203013-10 | 1 | 1 | 1 | 1 | Вал карданный переднего моста с защитным кожухом | |
2 | 260-2203096 | 2 | 2 | 2 | 2 | Кольцо | |
25 | 6443-2205010 | 1 | 1 | 1 | 1 | Вал карданный среднего моста в сборе | |
3 | 6443-2205013 | 1 | 1 | 1 | 1 | Вал карданный среднего моста с защитным кожухом | |
20 | 804707КЗС10 | 8 | 8 | 8 | 8 | Подшипник | |
24 | 201514-П29 | 16 | 16 | 16 | 16 | Болт М10х 1х16 | |
16 | 250689-П29 | 16 | 16 | 16 | 16 | Гайка M12x1,25 | |
17 | 252137-П2 | 16 | 1о | 16 | 16 | Шайба 12 | |
12 | 264020-П29* | 1 | 1 | 1 | 1 | Масленка 1/8" | |
21 | 264040-П29 | 2 | 2 | 2 | 2 | Масленка 1/8" | |
11 | 345712** | 1 | 1 | 1 | 1 | Пробка К 1/8" | |
19 | 348512-П29 | 16 | 16 | 16 | 16 | Болт M12x1,25x40 | |
* Устанавливается только на карданные валы заднего и среднего моста. ** Устанавливается только на карданный вал переднего моста. |
