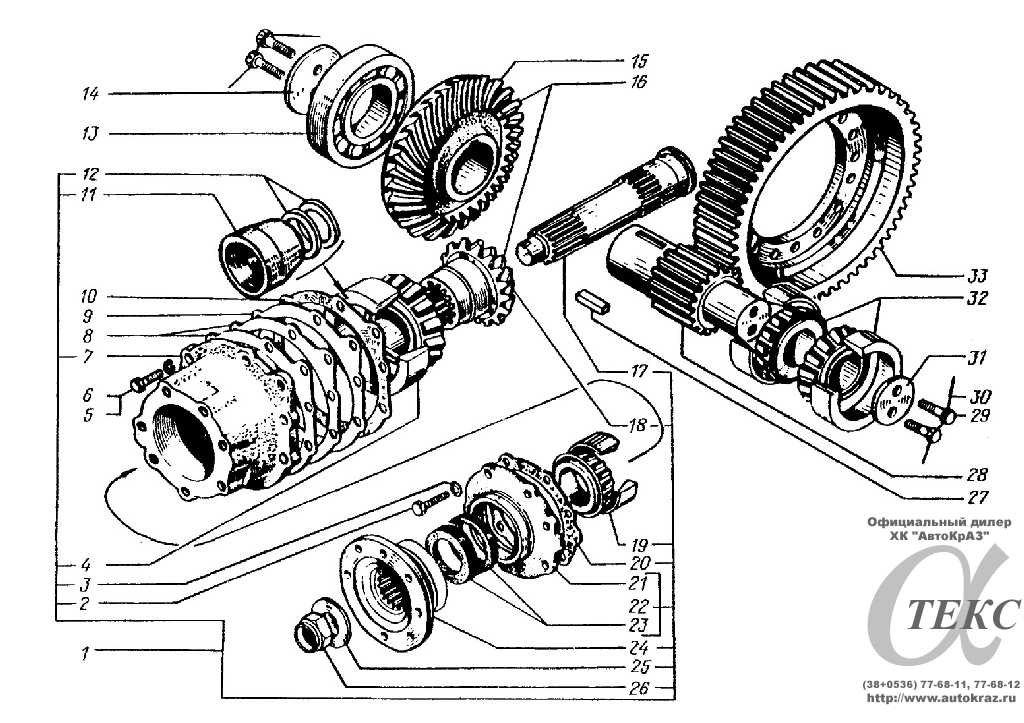

Редуктор главной передачи переднего моста КрАЗ-65032
Рис. | Позиция | Номер детали | Количество | Наименование | |||
КрАЗ-6443 | КрАЗ-644301 | КрАЗ-65032 | КрАЗ-650321 | ||||
28 | Редуктор главной передачи переднего моста (валы и шестерни) | ||||||
25 | 236-1701243 | 1 | 1 | 1 | 1 | Пружина тарельчатая | |
26 | 260-1802247 | 1 | 1 | 1 | 1 | Гайка | |
1 | 260-2302014-10 | 1 | - | 1 | - | Шестерня ведущая коническая в сборе | |
1 | 260C-2302014-10 | - | 1 | - | 1 | Шестерня ведущая коническая в сборе | |
11 | 260-2302039-10 | 1 | 1 | 1 | 1 | Втулка распорная | |
20 | 260-2302047 | 1 | 1 | 1 | 1 | Прокладка крышки картера | |
7 | 260-2302049 | 1 | 1 | 1 | 1 | Картер ведущей шестерни | |
22 | 260-2302050-02 | 1 | - | 1 | - | Крышка картера в сборе | |
22 | 260C-2302050-02 | - | 1 | - | 1 | Крышка картера в сборе | |
21 | 260-2302051-01 | 1 | 1 | 1 | 1 | Крышка картера | |
8 | 260-2302080 | 6* | 6* | 6* | 6* | Прокладка, регулировочная | |
9 | 260-2302081 | 3* | 3* | 3* | 3* | Прокладка регулировочная | |
10 | 260-2302085 | 1 | 1 | 1 | 1 | Прокладка уплотнительная | |
17 | 260-2302151 | 1 | 1 | 1 | 1 | Вал ведущей конической шестерни | |
14 | 260-2302200 | 1 | 1 | 1 | 1 | Шайба опорная | |
18 | 6505-2402017-01 | 1 | 1 | 1 | 1 | Шестерня ведущая коническая | |
16 | 65052402020 | 1 | 1 | 1 | 1 | Шестерня ведущая и ведомая (комплект) | |
23 | 210-2402052-A2 | 1 | - | 1 | - | Манжета | |
23 | 210-2402052-A1 | 1 | - | 1 | - | Манжета | |
23 | 210С-2402052-А1 | - | 2 | - | 2 | Манжета | |
15 | 6505-2402060-01 | 1 | 1 | 1 | 1 | Шестерня ведомая коническая | |
12 | 200-2402077-03 | 2 | 2 | 2 | 2 | Шайба регулировочная | |
31 | 6505-2402079 | 1 | 1 | 1 | 1 | Шайба опорная | |
28 | 260-2402110-10 | 1 | 1 | 1 | 1 | Шестерня ведущая цилиндрическая | |
33 | 260-2402120-10 | 1 | 1 | 1 | 1 | Шестерня ведомая цилиндрическая | |
24 | 260-2502138-10 | 1 | 1 | 1 | 1 | Фланец карданного вала с отражателем | |
19 | 7312A | 1 | 1 | 3 | 1 | Подшипник роликовый | |
4 | 7519A | 1 | 1 | 1 | 1 | Подшипник роликовый | |
32 | 27313 | 2 | 2 | 2 | 2 | Подшипник роликовый | |
13 | 102316M | 1 | 1 | 1 | 1 | Подшипник роликовый | |
2 | 201497-П29 | 7 | 7 | 7 | 7 | Болт M10x2 5 | |
5 | 201614-П29 | 7 | 7 | 7 | 7 | Болт M14x1 ,5x40 | |
3 | 252136-П2 | 7 | 7 | 7 | 7 | Шайба 10 | |
6 | 252138-П2 | 7 | 7 | 7 | 7 | Шайба 14 | |
30 | 258281 | 2 | 2 | 2 | 2 | Шплинт 1,6x175 | |
27 | 347139-П | 1 | 1 | 11 | 1 | Шпонка 2- 18x11x45 | |
29 | 348713-П29 | 4 | 4 | 4 | 4 | Болт M16x1,5x30 |
