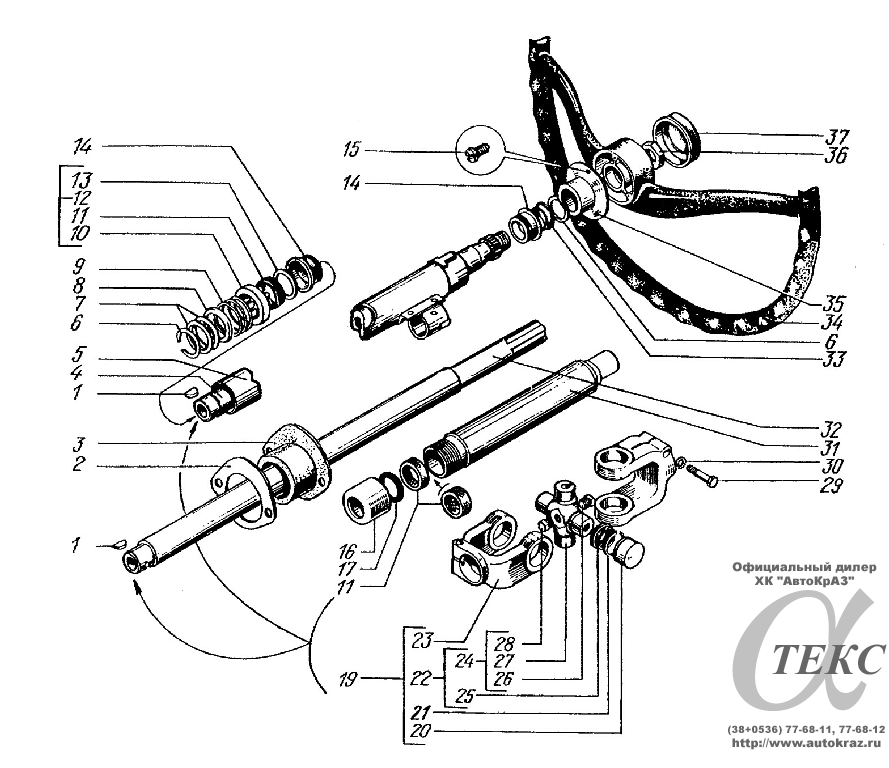

Рулевая колонка с колесом КрАЗ-6443, КрАЗ-644301
Рис. | Позиция | Номер детали | Количество | Наименование | |||
КрАЗ-6443 | КрАЗ-644301 | КрАЗ-65032 | КрАЗ-650321 | ||||
50 | Рулевая колонка с колесом | ||||||
22 | 408-2201026 | 1 | 1 | 1 | 1 | Крестовина кардана с сальниками в сборе | |
24 | 402-2201028 | 1 | 1 | 1 | 1 | Крестовина с пробкой и клапаном в сборе | |
27 | 402-2201030 | 1 | 1 | 1 | 1 | Крестовина | |
25 | 408-2201032-A | 4 | 4 | 4 | 4 | Сальник | |
21 | 400-2201043 | 4 | 4 | 4 | 4 | Кольцо стопорное | |
- | 6510-3401008 | 1 | 1 | 1 | 1 | Вал рулевого управления с корпусом | |
4 | 6510-3401033 | 1 | 1 | 1 | 1 | Вал со втулкой | |
12 | 250Б-3401044 | 1 | 1 | 1 | 1 | Обойма уплотнительного кольца в сборе | |
10 | 250Б-3401045 | 1 | 1 | 1 | 1 | Обойма уплотнительного кольца | |
7 | 250Б-3401068 | 2 | 2 | 2 | 2 | Шайба регулировочная | |
19 | 500-3401096-Б1 | 2 | 2 | 2 | 2 | Кардан в сборе | |
5 | 6510-3401100 | 1 | 1 | 1 | 1 | Кожух колонки с гнездом включателя в сборе | |
- | 6510-3401109 | 1 | 1 | 1 | 1 | Вал карданный рулевого управления в сборе | |
33 | 250Б-3401129-10 | 1 | 1 | 1 | 1 | Кольцо разжимное | |
9 | 250-3401130 | 1 | 1 | 1 | 1 | Пружина подшипника | |
16 | 250Б-3401133 | 1 | 1 | 1 | 1 | Колпак уплотнителя | |
31 | 250Б-3401134 | 1 | 1 | 1 | 1 | Втулка шлицевая с наконечником | |
17 | 250Б-3401138 | 1 | 1 | 1 | 1 | Кольцо | |
6 | 250-3401146 | 2 | 2 | 2 | 2 | Кольцо | |
8 | 250Б-3401149-20 | 1 | 1 | 1 | 1 | Колпак упорный | |
32 | 6510-3401152-01 | 1 | 1 | 1 | 1 | Стержень карданного вала шлицевой | |
34 | 65055-3402015-01 | 1 | 1 | 1 | 1 | Рулевое колесо | |
37 | 250-3402061-01 | 1 | 1 | 1 | 1 | Крышка рулевого колеса верхняя | |
11 | 214Б-3405106 | 4 | 4 | 4 | 4 | Кольцо уплотнительное | |
23 | 500А-3444066 | 2 | 2 | 2 | 2 | Вилка кардана | |
35 | 260-3726017 | 1 | 1 | 1 | 1 | Втулка сбрасывателя | |
3 | 6510-5301408-11 | 1 | 1 | 1 | 1 | Уплотнитель вала руля | |
2 | 6510-5301410-01 | 1 | 1 | 1 | 1 | Накладка уплотнителя | |
20 | 704902КБУС10 | 4 | 4 | 4 | 4 | Подшипник игольчатый | |
14 | 636906С17 | 2 | 2 | 2 | 2 | Подшипник опорный | |
29 | 201505 | 3 | 3 | 3 | 3 | Болт М10х45 | |
15 | 224597-П29 | 3 | 3 | 3 | 3 | ВингМ5х10 | |
36 | 250659-П29 | 1 | 1 | 1 | 1 | Гайка М22х 1,5 | |
30 | 252136-П2 | 2 | 2 | 2 | 2 | Шайба 10 | |
1 | 260415 | 2 | 2 | 2 | 2 | Шпонка | |
26 | 262501-П7 | 1 | 1 | 1 | 1 | Пробка К 1/4" | |
13 | 345001-П29 | 1 | 1 | 1 | 1 | Шайба 30 | |
28 | 367116-П | 1 | 1 | 1 | 1 | Клапан |
